Popis

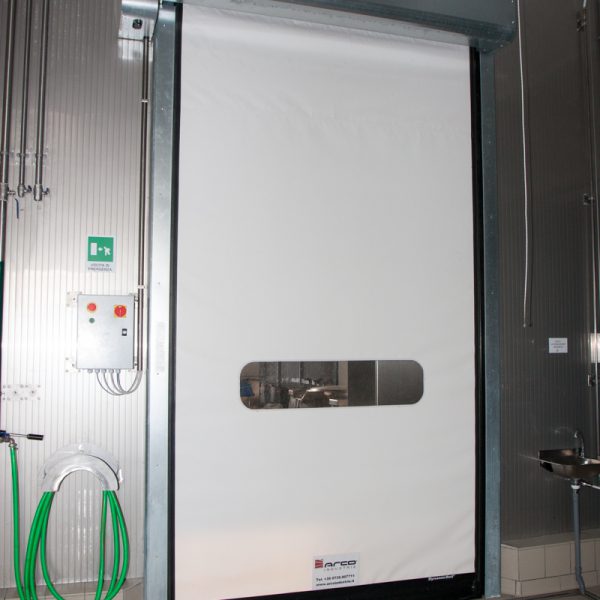

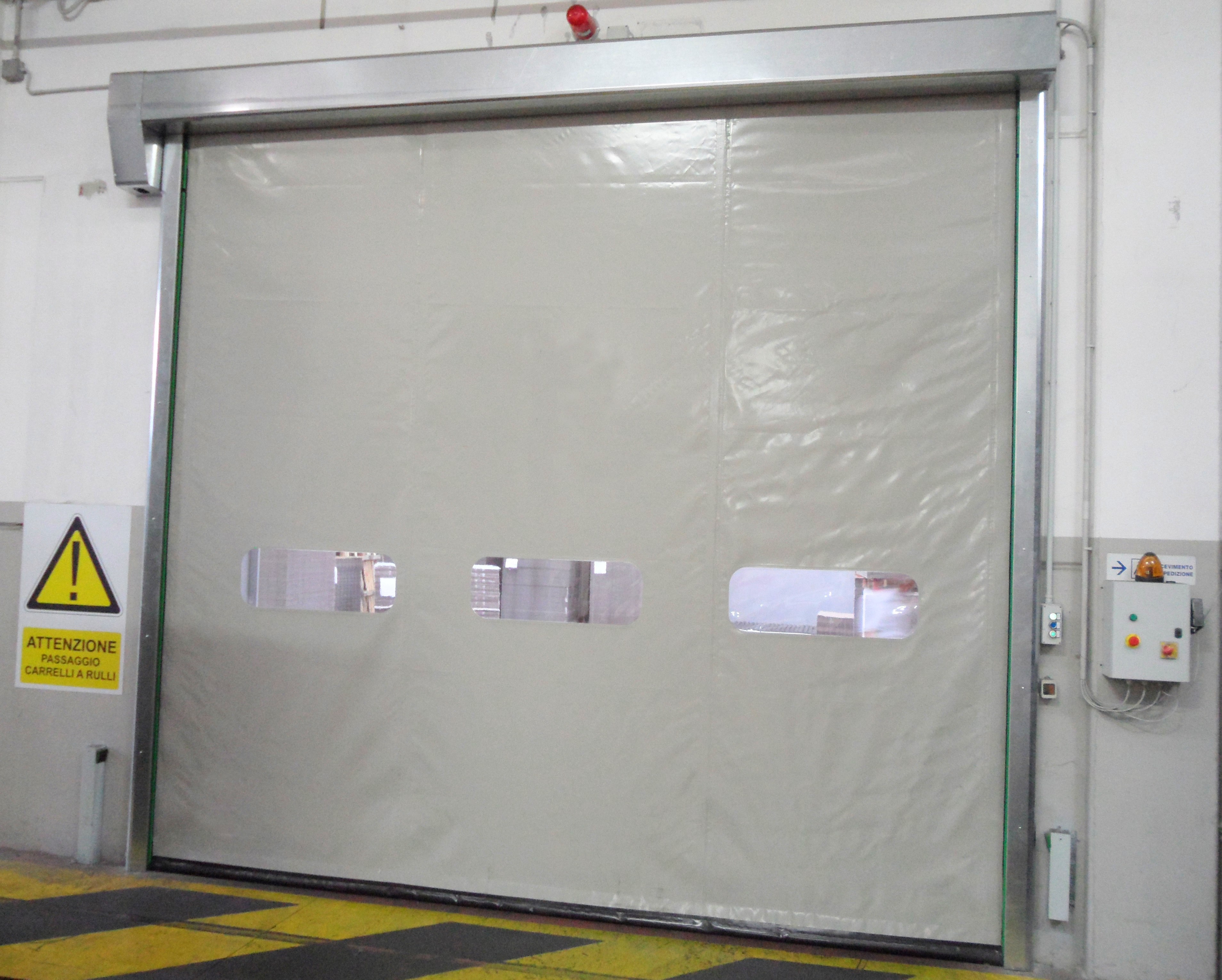

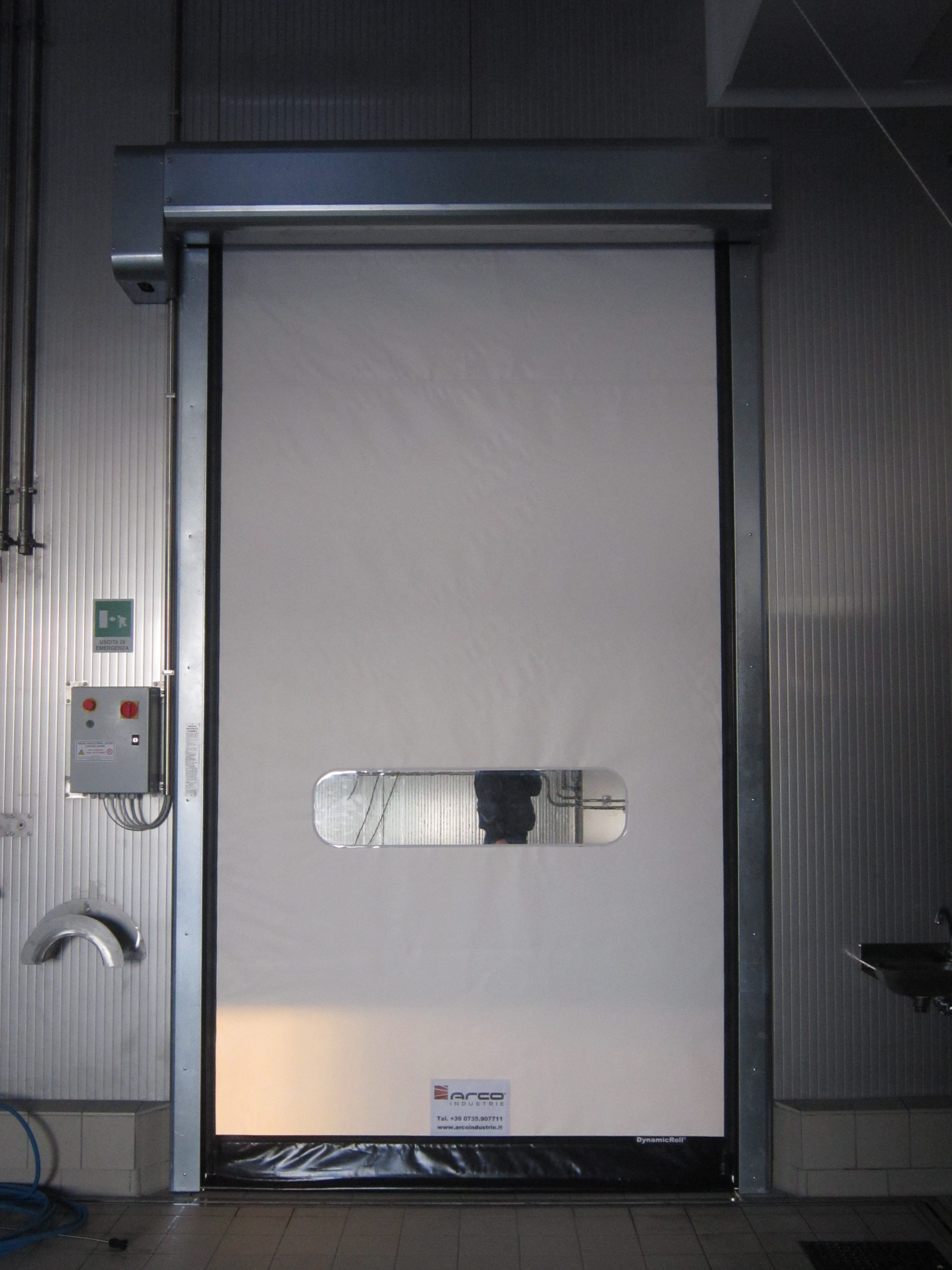

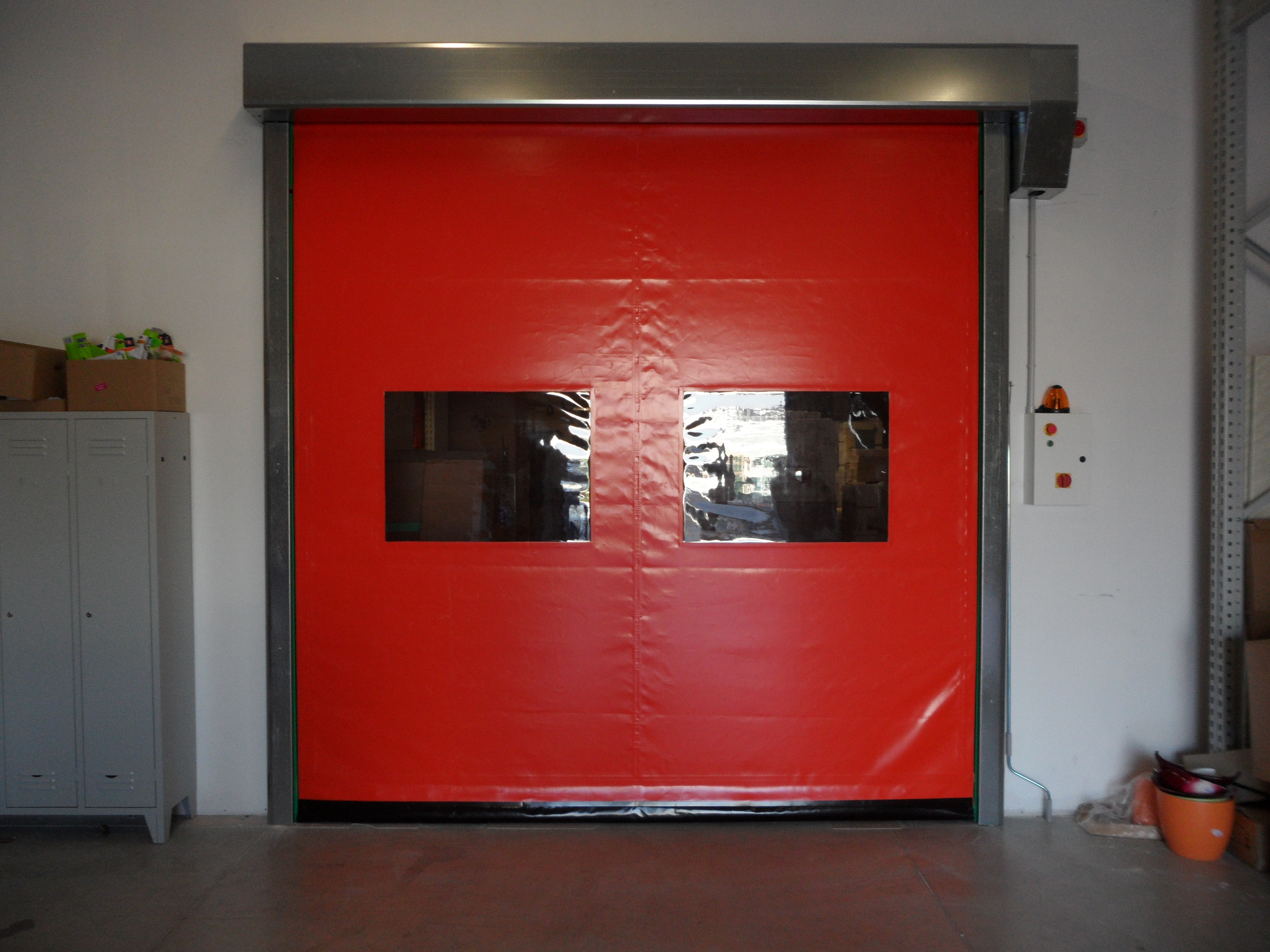

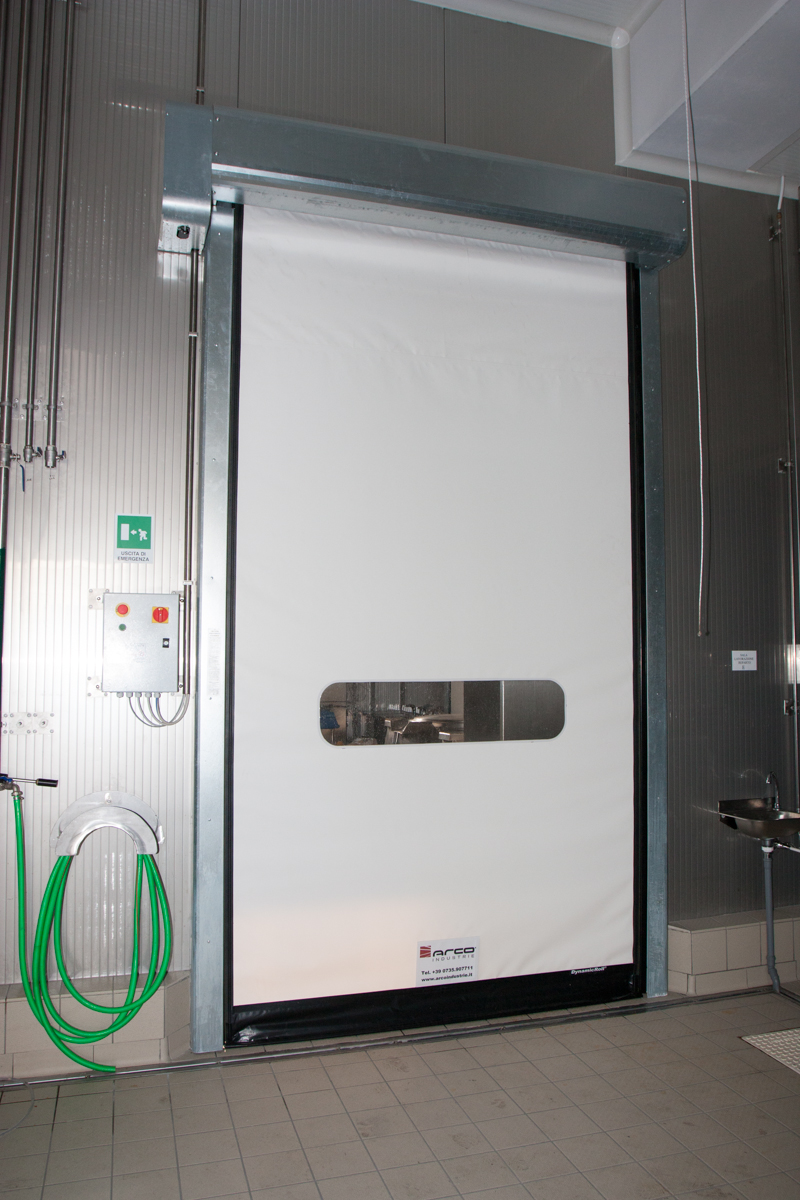

Rýchlonavíjacia rolovacia brána so samonavádzacím systémom.
Konštrukcia:
Samonosný systém, vyrobený z 2 mm profilovaného plechu, vybavené so samomazacími , posuvnými vodítkami, umiestnenými v bočných vodiacich dráhach, so systémom, ktorý po kolízii a následnom vytiahnutí závesu z vodítok, vráti záves späť do vodítok.
Dostupný v niekoľkých verziách:
• žiarovo zinkovaný
• povrchovo upravený práškovým farbením v RAL odtieňoch ( viď štandardné farby )
• nerezová oceľ AISI 304/316
RIADIACA ELEKTRONIKA
CE kompatibilná elektronika v oceľovej farbenej krabici, krytie IP55, s dvoma tlačidlami, pre otvorenie a pre núdzové zastavenie.
Pracovné režimy: automatický, poloautomatický.
Test bezpečnostných zariadení. Tepelná ochrana motora. Nízkonapäťový výstup ( 24V ).
Systém riadenia zrýchlenia a spomalenia rampy s 230V meničom.
Napájanie: 230V 50Hz ( vždy vybavený s frekvenčným meničom )
Stupeň ochrany: IP55
MOTORIZÁCIA
Trojfázový motor s elektrickou brzdou s integrovaným usmerňovačom prispôsobeným pre manuálne otvorenie/zatvorenie. Redukcia so šnekovým závitom mazaná syntetickým olejom. Núdzové otvorenie kľukou.
Je vybavený s meničom, rýchlosť otvárania a zatvárania riadená frekvenčným meničom.
Výkon motora je priamo úmerný veľkosti brány.
Napätie: 400 V tri fázy – 50Hz
Stupeň ochrany: IP 55
Menovitý výkon: 0,75 až 1,5 kW
Spotreba energie: 1.7 až 3.6 A
ZÁVES
Vyrobené z polyesterovej tkaniny potiahnutej s PVC, odolnej voči roztrhnutiu, s požiarnou odolnosťou triedy 1 alebo 2. Realizované bez priečnych výstuh, s odolnosťou voči vetru triedy.
Obdĺžnikové okná môžu byť vyrobené z priehľadného alebo tónovaného PVC, ktoré zaručuje optimálnu viditeľnosť.
Hrúbka: 0,9 mm
Váha: 950 gramov/m2.
Požiarna odolnosť: Trieda 1 or 2
Zaťaženie vetrom: Trieda 2
Priepustnosť vzduchu: Trieda 1
Priepustnosť vody: Trieda 2
PREVÁDZKOVÁ RÝCHLOSŤ A TEPLOTA
Rýchlosť: do 2,0 m/s
Teploty: od 0° do 70°C ( model pre mínusové teploty na vyžiadanie )
KONTROLA OTVÁRANIA AND PREVÁDZKOVÁ LOGIKA
Riadenie pohybu dverí je v korelácii s prevádzkovou logikou:
Automatický režim: Ovládanie radarom; diaľkové ovládanie; indukčná slučka; tlačidlo otvorenia a tlačidlo núdzového zastavenia, ťahový spínač s lankom ; fotobunky
Poloautomatický režim: diaľkové ovládanie; otváranie + zatváranie + núdzové tlačidlo zastavenie; ťahový spínač s lankom.
SIGNÁLY
Pohyb brány môže byť signalizovaný: žltým majákom; semaforom ( červeno – zeleným alebo červeno – zeleno – žltým ), zvukovým signálom.
BEZPEČNOSŤ
Bezpečnostné zariadenia sú v súlade s Európskymi normami a zaručujú plnú ochranu proti pritlačeniu a nadvihnutiu osôb alebo tovaru.
V štandardnej zostave sú zahrnuté nasledovné bezpečnostné zariadenia:
- 2 páry fotobuniek , prijímač a vysielať s automatickým testom; ( 1 pár je namontovaný vo zvislých dráhach a druhý pár je namontovaný v hornom nosníku )
- elektronický obmedzovač krútiaceho momentu
Voliteľná zostava:
- bezpečnostná spodná lišta s automatickým testom
ZÁRUKA A CERTIFIKÁTY
24 mesačná záruka. Všetky typy brán sú certifikované podľa EN 13241-1 a sú dodávané s CE Certifikátmi.
